Opções até 4 Gb/s no modo de estado e 10 GHz no modo de cronometragem

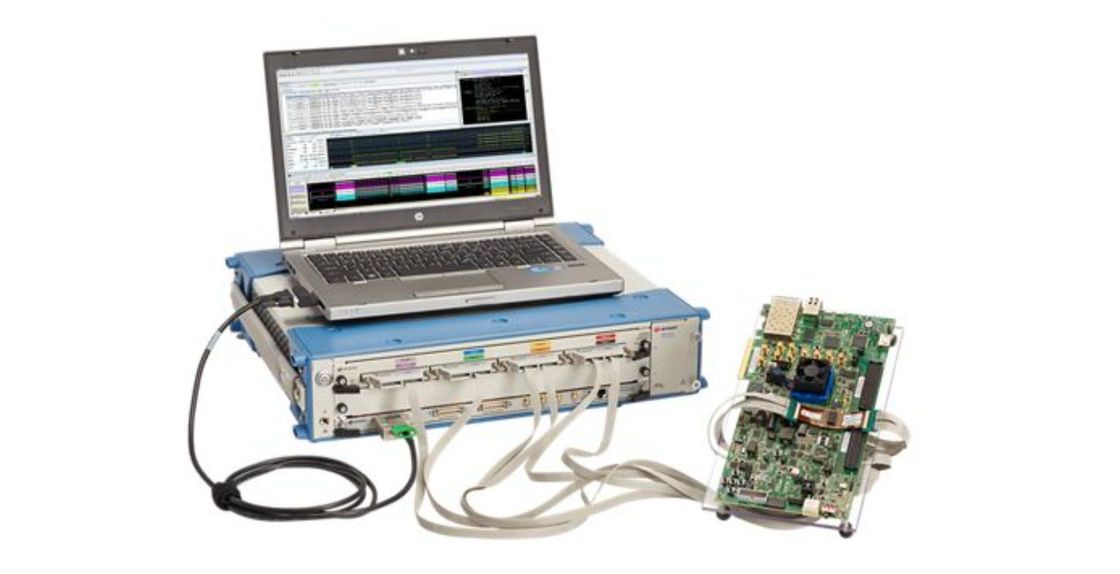

The Keysight U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. O módulo U4164A analista lógico oferece as seguintes capacidades únicas que permitem fazer medições e alcançar níveis de insight não disponíveis com outros analistas lógicos

O módulo de analisador lógico U4164A tem dois modos de funcionamento: modo de estado de quadruplo e modo de cronometragem de um quarto de canal de 10 GHz.O modo de estado de amostragem quadrado obtém quatro posições de amostragem diferentes em dois limiares ajustados de forma independente a partir de um único ponto de sonda em cada entrada.

Modo de estado de amostra quadrada significa que é necessário menos espaço para sondar sinais de alta taxa de dados, como DDR4, DDR5, LPDDR4,e LPDDR5 que requerem posições de amostragem diferentes para leitura e gravação de dados e separar amostras de borda ascendente / borda descendente para taxas de dados superiores a 2.5 Gb/s. O modo de cronometragem do canal quarto (10 GHz) fornece até 1,6 Gb de amostras por entrada.O módulo de analisador lógico U4164A inclui vários novos recursos para ajudar os engenheiros de design de memória digital de alta velocidade e DDR / LPDDR a acelerar a ligação e depuração de seus sistemasO U4164A possui um controle de desvio do modo de cronometragem, dois limiares no modo de estado duplo da amostra, controle de histerese do relógio para ajustar a sensibilidade ao ruído do modo de estado,e a opção de profundidade de memória mais profunda da indústria (400 Mb de canal completo), 800 Mb em meio canal e 1,6 Gb em quarto canal).

Para melhorar a visão das captações de vestígios do U4164A, the B4661A Memory Analysis software offers tools to accelerate setup and configurations for DDR / 2 / 3 / 4 / 5 and LPDDR / 1/ 2 / 3 / 4 / 5 measurements and a variety of licensed options for DDR / 2 / 3 / 4 / 5, LPDDR / 1 / 2 / 3 / 4 / 5 e ONFi (Open NAND Flash interface) análise de memória e validação de parceiros.
