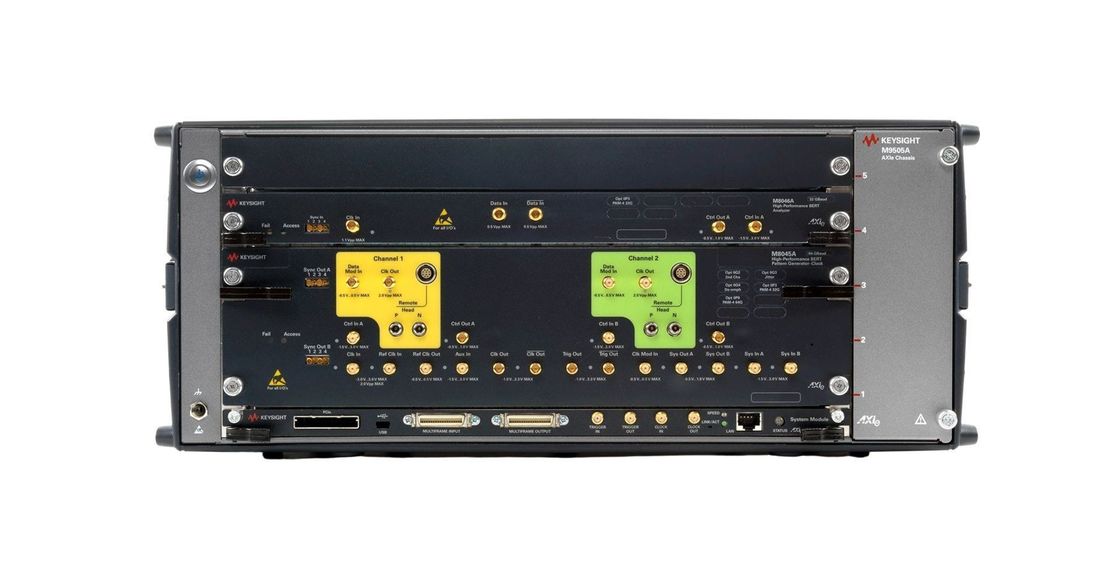

Resultados repetíveis e precisos com o M8040A

O BERT de alto desempenho M8040A fornece sinais NRZ e PAM4 limpos de até 64 GBaud com transições rápidas e baixo jitter intrínseco.Os cabos de 85 mm aproximam o desempenho do dispositivo em ensaio, minimizando a degradação do sinal causada por canais com perdas.

• taxas de dados de 2 a 64 GBaud de sinal PAM4
• Detecção de erro PAM4 em tempo real até 58 GBaud
• desacentuação incorporada, equalização do analisador e recuperação de relógio
• injecção de jitter integrada e calibrada: RJ, PJ1, PJ2, SJ, BUJ e jitter clk / 2
• dois canais geradores de padrões por módulo para simular a faixa de agressão
• treinamento interativo de ligações e filtragem SKP OS para 8 / 16 / 32 / 64 GT/s PCI Express®
• PRBS, QPRBS e padrões baseados em memória, sequenciador de padrões
• para PAM4, codificação cinzenta, codificação FEC e análise do precoder e da distribuição de erros
• Todas as opções e módulos são atualizáveis
• Oferece análise de erros verdadeiros e fornece resultados repetíveis e precisos, otimizando as margens de desempenho dos seus dispositivos

Aplicações-alvo

O M8040A é concebido para engenheiros de investigação e desenvolvimento e engenheiros de teste que caracterizam chips, dispositivos, módulos transceptores e subcomponentes, placas,e sistemas com portas de E/S em série que operam com velocidades de dados de até 32 GBaud e 64 GBaud no servidor, computação, centro de dados e indústria de comunicações.

O M8040A pode ser usado para testes de receptor (entrada) para muitos padrões de interconexão populares que usam formatos de dados PAM4 e NRZ, como: PCIe 6.0 / 5.0 / 4.0, TBT3, 400 GbE, 50 / 100 / 200 / 400 / 800 GbE, OIF CEI-56G e CEI-112G, 64G/112G Fibre Channel, Infiniband-HDR e interfaces proprietárias para chip-to-chip, chip-to-module, backplanes, repetidores,e cabos ópticos ativos.

O gerador de padrões do BERT M8040A GBaud fornece um sinal de saída PAM4 de 32 e 26,5625 GBaud.
