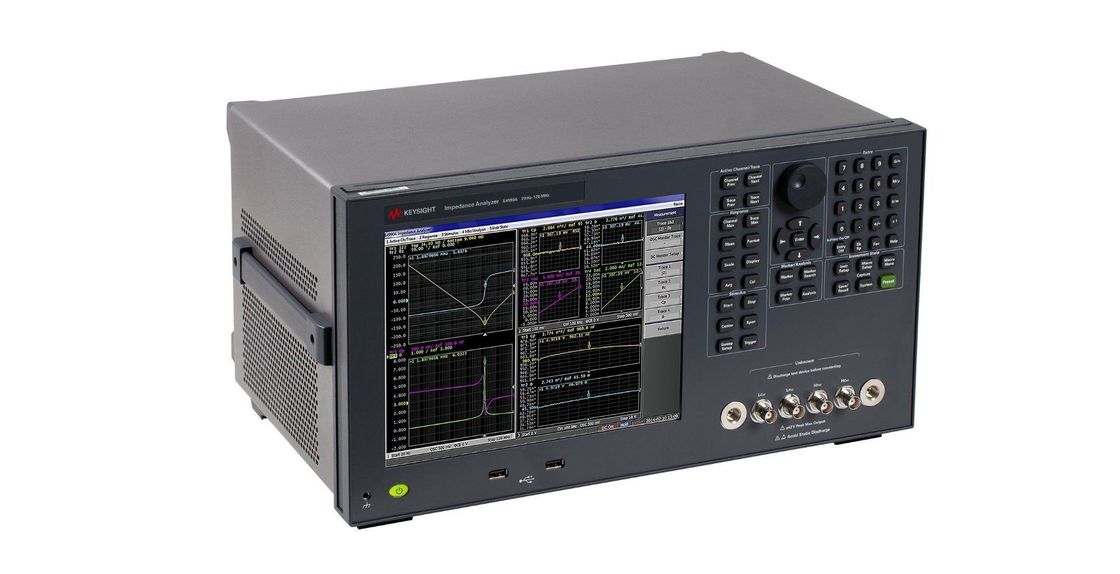

E4991b Analisador de impedância, de 1 MHz a 500 MHz/1 GHz/3 GHz

E4991B Analisador de impedância 1 MHz - 3 GHz

O analisador de impedância Keysight E4991B é a solução perfeita para caracterizar e avaliar componentes eletrônicos, dispositivos semicondutores e materiais.

• Três opções de frequência atualizáveis: 1 MHz a 500 MHz/1 GHz/3 GHz
• Precisão básica ±0,65% e gama de impedância omega de 120 m a 52 k omega (intervalo de precisão de medição de 10%)
• Parâmetros de medição: Z, Y, θ, R, X, G, B, L, C, D, Q, Z, X, Y, V, Vc, Iac, Vdc¹, Idc¹ (Requer-se a opção 001)
• Bias de corrente contínua incorporados (opção 001): 0 V a ±40 V, 0 A a ±100 mA
• 4 canais e 4 traços em LCD colorido de 10,4 polegadas com tela sensível ao toque
• Função de análise de dados: Análise de circuito equivalente, ensaio de linha de limite
• Medição de material dieléctrico/magnético (Opção 002):
• Capacidades de medição das características de temperatura (opção 007) e de medição fiável no wafer (opção 010)

As opções de medição de materiais fornecem capacidade de análise das características de temperatura (opção 007) e função de leitura direta de permittividade e permeabilidade (opção 002).

O kit de ligação da estação de sonda (opção 010) oferece uma solução precisa de medição de impedância em wafer ou microcomponente até 3 GHz.

O E4991B suporta uma grande variedade de acessórios de ensaio concebidos para tornar as medições simples e fiáveis.

Quer esteja em P&D, QA ou inspeção, o E4991B é uma solução ideal para caracterizar e avaliar componentes eletrônicos, dispositivos e materiais semicondutores.

Para a medição de materiais, o E4991B funciona com o conjunto de medição de materiais N1500A-005 e proporciona facilidade de medição (até 1 GHz), desde os dispositivos de configuração até a geração de relatórios.
