Capacidades de medição de tensão de corrente

• Intervalos de medição de precisão de 0,1 fA - 1A e 0,5 μV - 200 V
• Capacidades de medição de localização e de varredura
• Medição do ponto e da varredura dos pulsos com uma largura de pulso mínima de 500 μs
• A ASU (atto-sense e switch unit) pode ser usada com o HRSMU para fornecer resolução de medição de 0,1 fA e comutação de caminho SMU/AUX

Softwares do grupo EasyEXPERT+

• O ambiente de caracterização está disponível no PC do utilizador
• Operação baseada em interface gráfica intuitiva com teclado e mouse
• Métodos de medição múltiplos para configuração rápida e execução da medição (teste de aplicação, teste clássico e teste rápido)
• Display gráfico, capacidades de análise automatizada e geração de dados para o Excel e imagem para análise e relatórios

E5270B hardware

• Modulos de medição configuráveis e atualizáveis até 8 slots
• SMU de alta resolução (HRSMU), SMU de média potência (MPSMU) e SMU de alta potência (HPSMU) estão disponíveis para seleção de SMU configurável.
• Todos os módulos instalados dispõem de conversores analógicos-digitais de alta resolução e de alta velocidade (ADC).
• Unidade de terra ativa (GNDU) no computador principal para forçar 0 V e afundar a corrente até 4 A

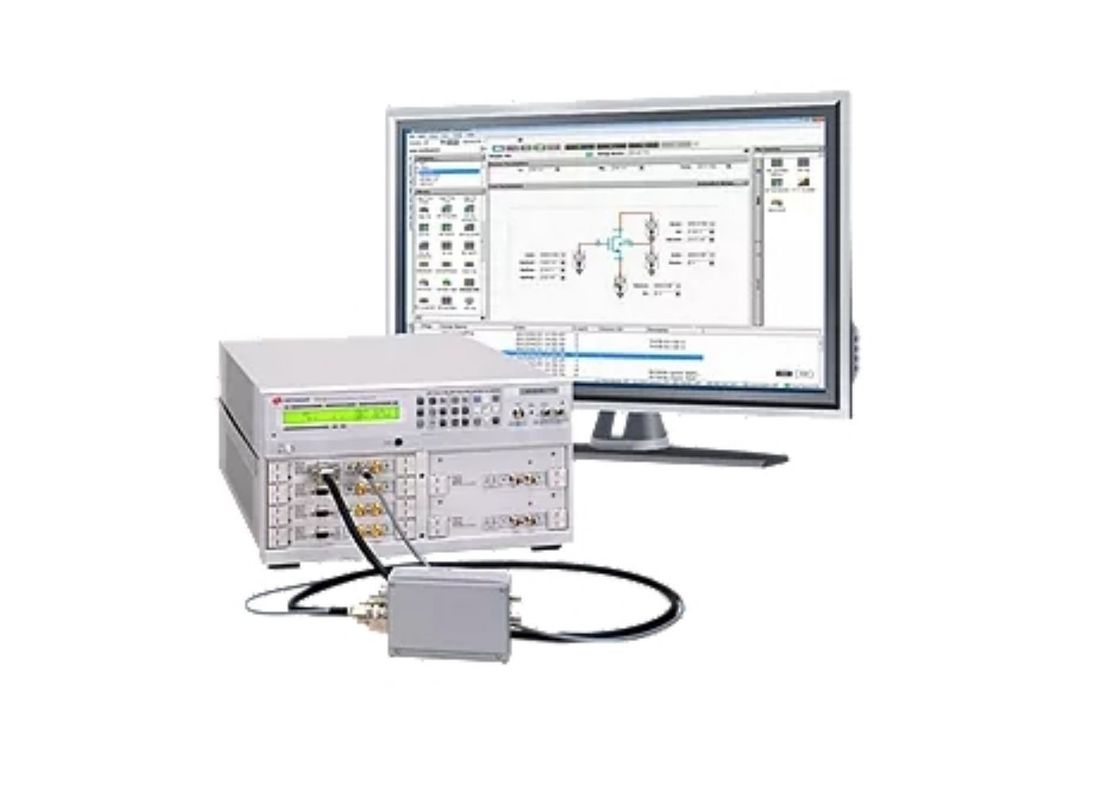

Keysight E5270B Precision IV Analyzer é a solução completa para a caracterização de corrente-voltagem de uma ampla gama de materiais e dispositivos.O E5270B suporta múltiplas SMUs (Source/Monitor Units) para fonte de tensão/corrente e medição de tensão/corrente com o melhor desempenho de medição de corrente da classe até 0.1 fA. A sua arquitetura modular permite configurar ou actualizar módulos SMU para oito slots disponíveis. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisA poderosa integração das versáteis capacidades de medição da SMU e do software de caracterização baseado em interface gráfica torna o E5270B a melhor solução para caracterização e avaliação de dispositivos, materiais,Semicondutores, componentes ativos/passivos ou praticamente qualquer outro tipo de dispositivo eletrónico com uma fiabilidade e eficiência de medição inalteradas.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), garantindo que não se perca informação valiosa e que as medições possam ser repetidas numa data posterior.Keysight E5270B fornece a solução completa para a caracterização de corrente-voltagem com estas capacidades versáteis.

Além de ser utilizado como analisador, o E5270B está disponível como SMU de componente do sistema para um sistema de ensaio em rack e preso.Fornece a escalabilidade e a mais alta precisão de medição na classe para medição de corrente-voltagemPode ser controlado remotamente pelo conjunto de comandos FLEX que suporta as capacidades de medição poderosas.
