Caracterização completa do dispositivo de energia para garantir que seus circuitos funcionem da primeira vez

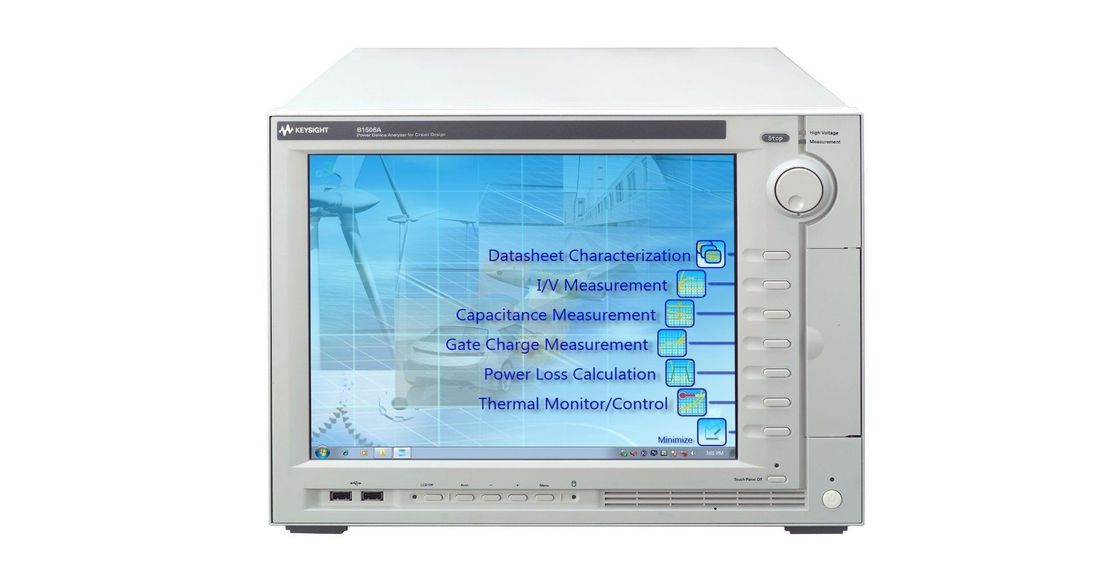

The Keysight B1506A Power Device Analyzer / Curve Tracer for Circuit Design is a complete solution that can help power electronic circuit designers maximize the value of their power electronics products by enabling them to select the correct power devices for their applicationsPode avaliar todos os parâmetros relevantes do dispositivo em uma ampla gama de condições de funcionamento, incluindo parâmetros IV, tais como tensão de ruptura e resistência de ligação,bem como três capacidades terminais FETO B1506A Power Device Analyzer/Curve Tracer for Circuit Design atende e excede todas as capacidades de traçador de curvas.

B1506A Características comuns

• Ampla gama de funcionamento até 3 kV/1500 A
• Ensaio térmico rápido totalmente automatizado de -50 °C a +250 °C
• Criação automática de folhas de dados de dispositivos de alimentação (semicondutores e componentes)
• Função de registo automático para evitar perda de dados

B1506A IV Características do pacote

• Medição IV rápida totalmente automatizada (Ron, BV, fugas, Vth, Vsat, etc.) tanto para dispositivos em embalagem como em wafer
• Larguras de pulso IV estreitas (até 10 μs) para evitar o autoaquecimento do dispositivo para revelar o desempenho real do dispositivo
• Visualização por osciloscópio (visualização por domínio temporal) para monitorar as formas de onda pulsadas reais de tensão/corrente para medição precisa
• Configuração escalável para adicionar CV e Qg, para expandir a faixa de corrente de 20 A para 500 A, 1500 A

B1506A Características do pacote completo

• Todas as características do pacote IV
• Medir as capacidades de entrada, saída e de transferência inversa do transistor (Ciss, Coss, Crss, Cies, Coes, Cres) e a resistência da porta (Rg) a 3kV para dispositivos de pacote
• Medição da curva de carga por portão (Qg) para dispositivos de embalagem
• Cálculo da perda de potência (perda de condução, de condução e de comutação)

O B1506A possui uma ampla gama de capacidades que o ajudam a identificar dispositivos abaixo da norma em condições reais de funcionamento do circuito, incluindo uma ampla faixa de tensão e corrente (3 kV e 1500 A),uma largura de medição de temperatura (-50°C a +250°C), capacidade de pulsação rápida e resolução de medição de corrente de nível Sub-nA.Sua interface de software exclusiva apresenta ao usuário um formato familiar de folha de dados de dispositivos que facilita a caracterização de dispositivos sem passar por qualquer treinamento formalO circuito de comutação integrado no dispositivo de ensaio suporta ensaios totalmente automatizados.com capacidade para alternar automaticamente entre os ensaios de alta tensão e de alta corrente, bem como entre as medições IV e CV.

Além disso, um adaptador de tomada exclusivo do dispositivo de estilo plug-in elimina a conexão do cabo e outros erros relacionados com o ser humano.O B1506A também suporta a automação completa da caracterização térmicaComo o DUT está muito próximo dos recursos de medição do B1506A, o sistema de medição pode ser instalado em uma unidade de controle de temperatura, ou em uma placa térmica.Não existem grandes parasitas causados por extensões de cabos que levam a uma câmara de temperatura..

Por esta razão, as correntes ultraaltas sem oscilação de até 1500 A podem ser avaliadas com precisão tanto a baixas como a altas temperaturas.As capacidades do B1506A revolucionam o design de circuitos eletrônicos de potência, ajudando a maximizar o valor do produto final e acelerando os ciclos de desenvolvimento do produto.

Os preços dos pacotes IV (H20, H50, H70) são comparáveis aos dos traçadores de curvas convencionais, e com o B1506A você obtém recursos adicionais avançados.Também pode atualizar qualquer um dos pacotes B1506A IV (H20, H50, H70) para aumentar o intervalo de corrente ou adicionar a capacidade de medição CV/Qg (opções H21, H51, H71).

B1506A IV Pacote

• B1506A-H20 Medição IV de 20 A / 3 kV
• B1506A-H50 500 A / 3 kV IV medição
• B1506A-H70 Medida IV de 1500 A / 3 kV

B1506A Pacote completo

• B1506A-H21 20 A / 3 kV IV, C-V e medição de carga por porta
• B1506A-H51 500 A / 3 kV IV, C-V e medição da carga de porta
• B1506A-H71 1500 A / 3 kV IV, C-V e medição de carga por porta
