Um novo padrão para ensaios de produção de condensadores cerâmicos

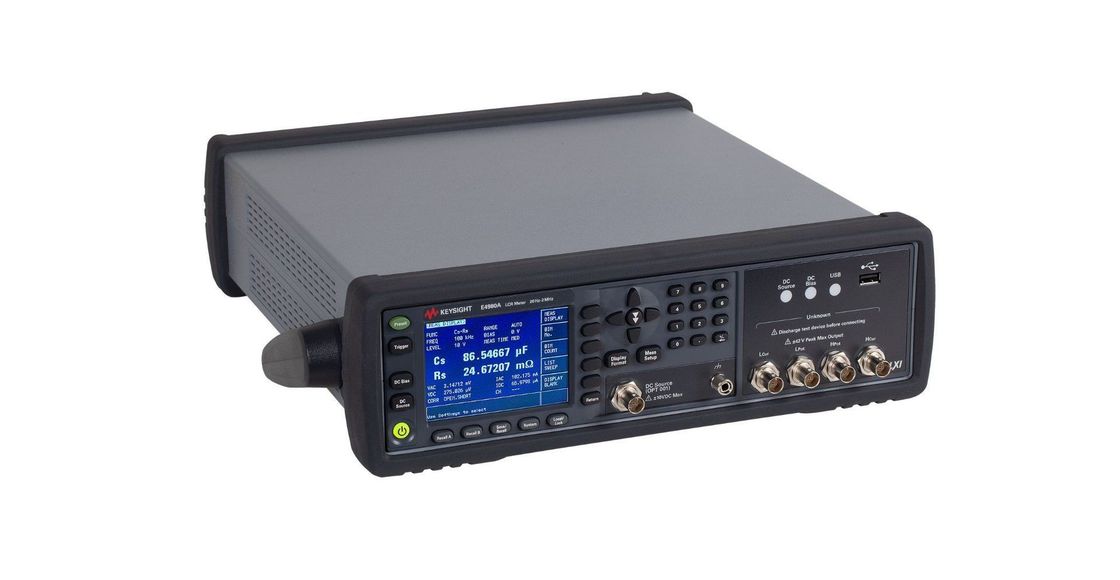

O medidor de capacitância Keysight Technologies, Inc. E4981B fornece o melhor desempenho para testes de fabricação de capacitores cerâmicos.O E4981B é o novo padrão na indústria.

Tempo de medição

• Medição de alta velocidade: 2,3 ms (1 MHz), 3,0 ms (1 kHz), 11,0 ms (120 Hz)

Precisão básica

• Testes de C-D precisos: 0,05%, 0,0005 (especificação), 0,042%, 0,0003 (típico)

Outras características

• 9 A classificação dos caixotes
• 256 correcção multicanal
• Interfaces de comando SCPI e manipulador/escâner compatíveis com o 4268A, 4288A e E4981A
• Compensação do nível do sinal de ensaio para ensaios de condensadores cerâmicos de alto valor
• Conectividade versátil de PC (LAN, USB e GPIB)

Uma solução completa que substitui os 4268A, 4288A e E4981A

• Velocidade de medição rápida - 2,3 ms (de disparador a EOM a 1 MHz)
• Medições precisas e repetíveis, mesmo uma pequena capacidade pode ser medida
• Largo intervalo de medição de pequena a grande capacitância de 0 F a 2,0 mF
  • 0 F a 1,5 nF/1 MHz
  • 68 pF a 200 nF/1 kHz
  • 6.8 nF a 2 mF/120 Hz
• Compatibilidade com o 4268A, 4288A e E4981A
  • Comandos SCPI
  • Gestor I/F
  • Scanner I/F
• Funções aprimoradas para os ensaios de produção
  • Detecção melhorada de falhas de contacto
  • Fonte síncrona
  • Deslocamento de frequência (± 1%, ± 2%) a 1 MHz
  • Transferência de dados mais rápida

O medidor de capacitância E4981B oferece uma alta velocidade com medições confiáveis para testes de capacitores cerâmicos nas linhas de produção.O E4981B realiza as capacidades de medição da capacitância de pequenos a grandes valores com medições precisasO medidor de capacitância E4981B contribui para melhorias no desempenho dos ensaios, ao mesmo tempo em que atinge uma excelente qualidade dos componentes para ensaios de capacitores cerâmicos.
