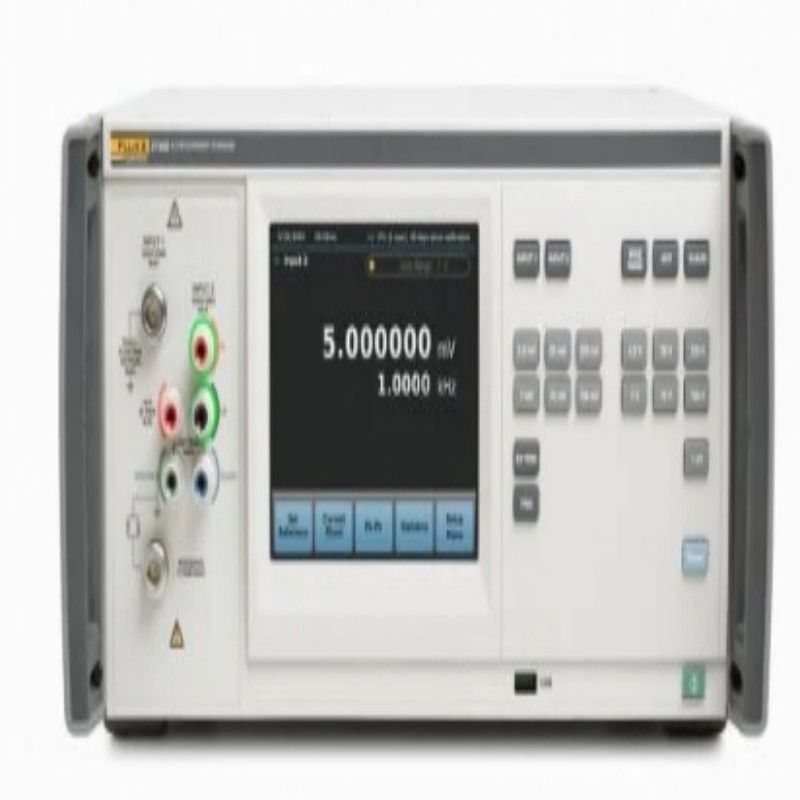

Fluke 5790b Padrão de medição AC Interface gráfica e ergonômica fácil de usar

As características atualizadas proporcionam melhorias no interior e no exterior

Desde o seu lançamento em 1990, o 5790A desenvolveu uma reputação inigualável de ser o padrão de medição de ac mais preciso da indústria.A tecnologia por trás do 5790A e o sensor RMS Fluke patenteado tornou-o o padrão de medição de escolha para laboratórios de calibração em todo o mundoO 5790B mantém as características técnicas inovadoras do seu antecessor e acrescenta muitas novas capacidades e funções que aumentam a capacidade de carga de trabalho e a fiabilidade do produto.

Medição da corrente absoluta e relativa

As resistências de derivação da série Fluke A40B fornecem um método muito econômico para expandir a funcionalidade do 5790B para medir a corrente absoluta e relativa para calibrar uma fonte de corrente.A nova interface de usuário do 5790B permite que você insira e guarde shunts atuais em sua memória. Até 150 shunts podem ser armazenados juntamente com os números de série dos shunts, valores de constantes de calibração (24 ac/dc, cinco pontos de erro de carregamento) e datas de calibração.O 5790B pode ser configurado para fazer uma medição direta de corrente absoluta ou relativa em segundos, ligando o shunt e simplesmente selecionando o shunt adequado do menu principal.Quando se utiliza um shunt de corrente, o 5790B exibe tanto as medições de tensão como de corrente no ecrã, juntamente com as informações do shunt.Legado Fluke A40 e A40A shunts de corrente podem ser carregados e usados para fazer medições de corrente relativa.

Faixa de banda larga alargada (50 MHz)

A entrada e função de banda larga "/3", com faixas de 2,2 mV a 7 V, 10 Hz a 30 MHz, é mantida do modelo 5790A. Uma nova opção de banda larga "/5" estende ainda mais a largura de banda,a 10 Hz a 50 MHzO intervalo de banda larga ampliado estende a carga de trabalho do produto para calibrar as saídas de referência de potência de precisão de 50 MHz encontradas na maioria dos medidores de potência de RF.

Especificações melhoradas

Uma interface gráfica de usuário de modo de leitura direta exibe especificações para a medição de formas de onda não sinusoidais comuns, além de cálculo de pico a pico (assumindo THD < 1 %).) Isto permite a informação instantânea quando é mais necessáriaAo contrário do ecrã fluorescente de vácuo do 5790A, o novo ecrã sensível ao toque capacitivo de 6,5 polegadas permite ver mais informações na tela, reduzindo a necessidade de alternar entre menus.A norma 5790B especifica agora incertezas absolutas de medição da tensão contínua tão baixas quanto ± 24 ppm (um ano), 23 °C ± 5 °C), proporcionando maior confiança nas medições de transferência.A função de entrada de 50 ohms está disponível como opção para medir as saídas de referência de potência do medidor de potência de RFA opção é a "calibração pontual" no final de um cabo de nível de precisão/fase estável de grau de metrologia.

Estatísticas e funções de forma de onda de pico para pico

As estatísticas que mostram o número de amostras, desvio padrão, média, min e max são calculadas com base nas leituras exibidas.Os dados estatísticos podem ser visualizados enquanto a medição principal ainda estiver visível no ecrãO 5790B agora faz cálculos de forma de onda de pico a pico para você. Você pode selecionar uma das quatro formas de onda: seno, quadrado, triângulo e truncado.Algumas dessas formas de onda são difíceis e demoradas de calcularO 5790B executa todos os cálculos para si com base na medição, reduzindo significativamente o tempo e possíveis erros.

Interface gráfica fácil de usar e características ergonómicas

A interface gráfica do utilizador apresenta menus fáceis de ler, bem como acesso a funções comuns com apenas um toque de dedo.Selecione rapidamente a faixa e entrada usando as teclas de hardware no painel frontalNo painel frontal, encontra-se um indicador de estado vermelho brilhante para a tensão perigosa, que avisa imediatamente quando a tensão perigosa estiver presente nos terminais.Como o novo calibrador 5730A multi-produto, o painel frontal apresenta terminais de Gerenciamento de Conexão VisualTM que se iluminam para mostrar quais terminais estão ativos, orientando-o a fazer as conexões corretas.

Precisão em que podes confiar.

O 5790B é baseado no sensor RMS térmico Fluke de estado sólido patenteado, que foi comprovado desde 1979 em uma variedade de produtos Fluke, como o padrão de transferência AC / DC 792A.O Sensor RMS da Fluke é um verdadeiro conversor térmico, não um conversor eletrónico que calcula o valor RMS. Como a sua tensão de saída é de 2 V em vez dos 7 mV a 10 mV dos termopares tradicionais,O sensor RMS apresenta excelentes características sinal-ruído e erros mínimos de inversãoCom uma tensão de saída mais elevada, podem ser feitas medições mais precisas e, devido ao seu pequeno tamanho, o sensor RMS estabiliza-se rapidamente e opera numa ampla gama de temperaturas.O 5790B também possui redes de resistores de filme fino hermeticamente seladas para minimizar erros de medição de ac e melhorar o coeficiente de temperaturaO sensor RMS e as redes de resistência de película fina foram concebidos pela Fluke para serem robustos e fiáveis.Cada um é construído de acordo com padrões rigorosos pelo Grupo Fluke Microelectronics para manter a qualidade e a consistência parte após parte..

Versatilidade que te mantém produtivo

A variedade de entradas e tipos de conexão permite que você use o que melhor se adapta à sua aplicação.dois conectores do tipo N e um conjunto de postes de ligação de cinco viasUm tipo-N e um conjunto de postes de ligação são dedicados aos modos de medição e transferência de CA. As tensões CA ou CC podem ser aplicadas a qualquer ligação de entrada em toda a gama do 5790B,permitindo-lhe realizar medições automatizadas de transferência de corrente ac/dcO 5790B determina automaticamente se a tensão aplicada é AC ou DC.

A segunda conexão de entrada Tipo-N suporta o modo opcional de banda larga. A conexão de entrada é facilmente selecionada com o toque de uma tecla no painel frontal 5790B.Um LED indica quais os terminais ativos.

Se você está usando o 5790B como um voltímetro ou um padrão de transferência, tensão de entrada e frequência são sempre indicados no ecrã de medição.A diferença ac/dc ou ac/ac é sempre indicada no ecrã de comando em ppm, %, volts ou relação.

O 5790B é um instrumento totalmente automático e seleciona a melhor faixa de tensão para a medição que está a fazer.Proteção de entrada robusta de 1200 V está ativa em todas as faixas de tensão.

Usando as teclas de gatilho, o 5790B pode mudar de medições contínuas para medições únicas da tensão de entrada, facilitando a leitura de amostras em intervalos predeterminados.

Quando se utiliza o 5790B em modo de transferência, a tensão de referência é armazenada e todas as medições da diferença ac/dc ou ac/ac são feitas em relação a ela.Você também pode armazenar a média de duas tensões como referência para eliminar erros de reversão de CC, por exemplo.

O layout intuitivo do painel frontal do 5790B torna a operação manual rápida e simples.E mensagens e menus são exibidos claramente no 5790B brilhante, ecrã táctil e tela de exibição.

As interfaces USB, GPIB/IEEE-488, Ethernet e RS-232 estão incluídas e todas as funções dos instrumentos podem ser controladas por um PC.O 5790B pode ser integrado em sistemas automatizados que operam com o software de calibração MET/CAL®.
