Aplicações

• Aplicações transportáveis (também podem ser montadas em rack)

Funcionalidade

• 2 slots para módulos de instrumentos AXIe
• Módulo de sistema AXIe incorporado
• Alta potência, 200W de arrefecimento por slot

Características de desempenho

• Conexão LAN Gigabit para cada slot do módulo
• Interface PCIe x8 de 2a geração com controlador de sistema fornece até 4 GB/s de taxa de dados do controlador externo
• Links PCIe x4 de geração 2 para cada slot de módulo (taxa de transferência de dados máxima de 2 GB/s)

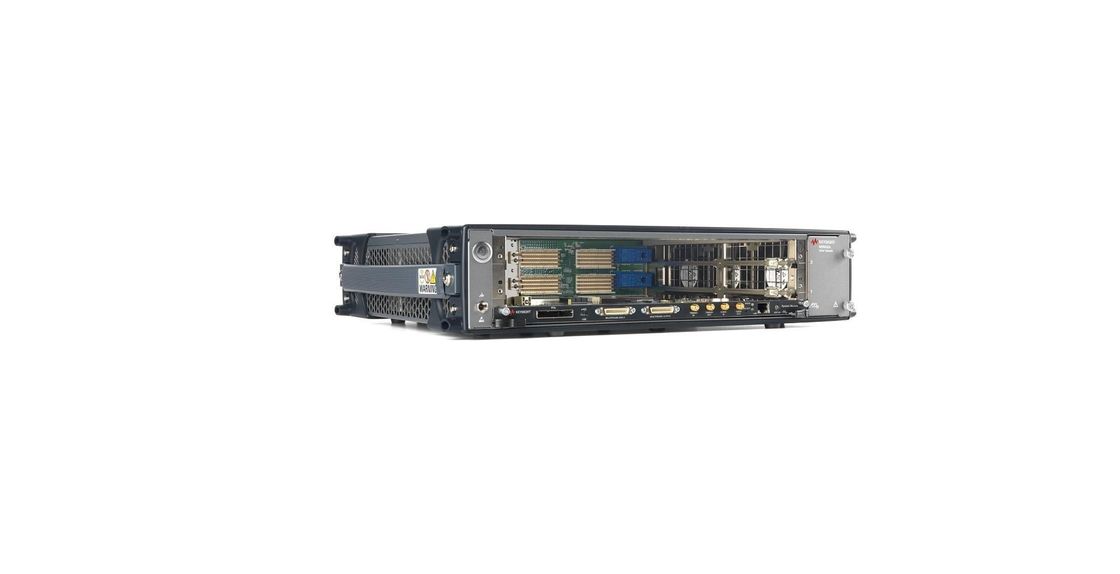

O chassi M9502A AXIe é totalmente compatível com a especificação AXIe 1.0. Inclui um módulo de sistema incorporado (ESM) que não ocupa um slot de instrumento.Este módulo de sistema executa as funções de gestão do chassi contidas na especificação AXIeAlém disso, fornece interfaces PCI e LAN para conexão com um computador externo, conectores externos de relógio e gatilho e conectores de sincronização entre chassis exclusivos do Keysight.O autocarro local implementado no M9502A fornece os 62 pares máximos permitidos pela especificação AXIeCombine o M9502A com o M9048A PCIe Desktop Adaptador para alcançar a maior largura de banda do sistema.

O M9502A é perfeito para aplicações transportáveis que exigem um maior desempenho do AXIe.Ele também pode ser instalado em um rack e os módulos de instrumentos slots são dispostos horizontalmente para minimizar o espaço do rackEste arranjo, combinado com um sistema de arrefecimento de alto desempenho, permite que o chassi seja colocado em apenas 2U de espaço.O M9502A também é projetado para ser facilmente mantido, pois tanto a fonte de alimentação quanto a bandeja do ventilador podem ser removidas enquanto o chassi permanece no rack.
