Aplicações

• Aeronáutica e Defesa
• Comunicações
• Teste eletrónico
• Física de alta energia

Funcionalidade

• 5 slots para módulos de instrumentos AXIe
• Módulo de sistema AXIe incorporado
• Alta potência, até 300W Refrigeração por slot
• Sincronização GPS opcional e marcação do tempo
• Controlador traseiro integrado opcional para digitalizadores (M9506A-BC1), que permite a funcionalidade segura SCPI sobre LAN

Características de desempenho

• Interface PCIe de dupla porta Gen 3 configurável para ligar o chassi a um controlador externo e/ou interconectar vários chassis (até 16 GB/s de taxa de transferência de dados, dependendo da configuração)
• Links PCIe x16 da geração 3 para cada slot de módulo (taxa de transferência de dados máxima de 16 GB/s)
• Trovão^TM 3 interface fornece uma conexão alternativa para um computador portátil ou desktop equipado com Thunderbolt

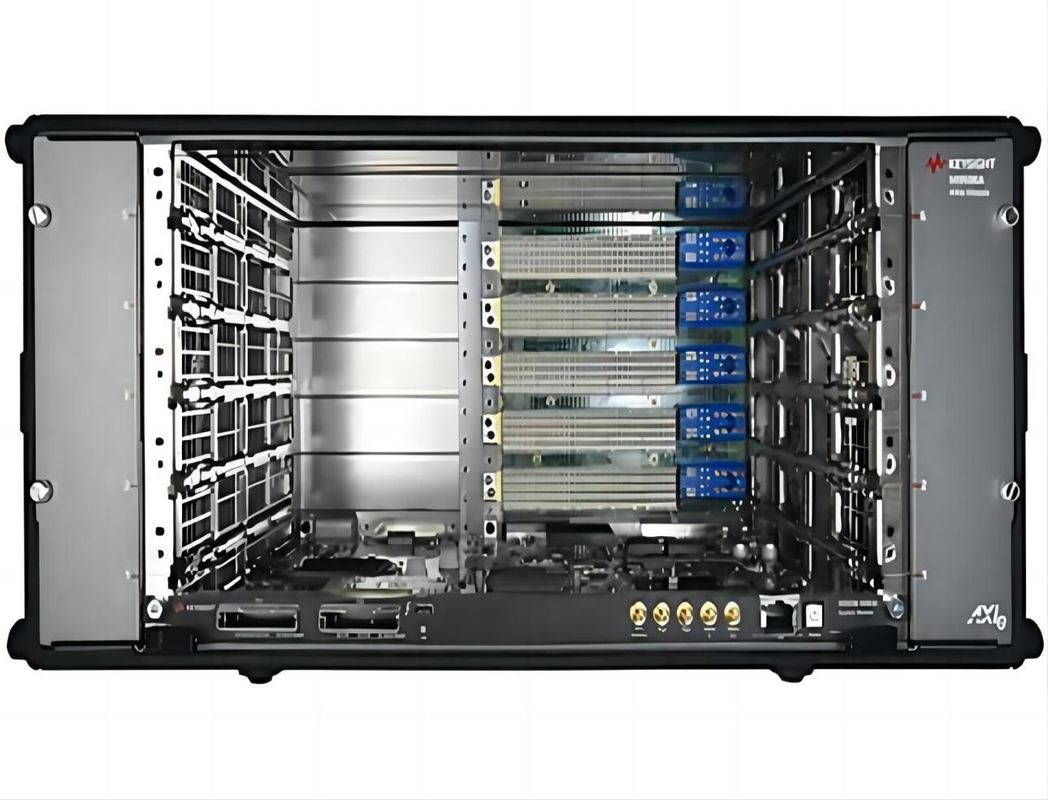

O Keysight M9506A é um chassi AXIe de alto desempenho e é a melhor escolha para aplicações exigentes e modulares.Dispõe de 5 slots para módulos de instrumentos AXIe, até 300 watts por slot, e inclui um módulo de sistema incorporado que não ocupa um slot de instrumento.O módulo de sistema incorporado (ESM) fornece uma interfaces PCIe® Gen 3 x8/x16 para conectar o chassi a um controlador externo ou expandir o sistema usando vários chassisPara minimizar o espaço no rack, as ranhuras do módulo de instrumentos estão dispostas horizontalmente.

As opções M9506A-BC1 adicionam um controlador fechado, de nível de instrumento, baseado em Linux na parte traseira do chassi M9506A. Foi desenvolvido para melhorar a segurança para aplicações de digitalização de alta contagem de canais,combinando a facilidade de utilização do banco tradicional com os benefícios de uma plataforma modularUma simples ligação LAN dá-lhe um controlo baseado em SCPI de muitos canais num espaço pequeno.

A opção M9506A-GPS adiciona capacidade de sincronização GPS junto com uma porta de antena externa no painel frontal.Ele fornece uma saída precisa de 1 PPS e a referência de 10/100 MHz pode ser bloqueado para este relógioO sinal PPS pode ser propagado para desencadear I / O e eventos de gatilho podem ser carimbados. Outras informações GPS também são fornecidas, incluindo latitude, longitude e altitude.
